Трансформатор тока и пояс Роговского: основные различия в принципе действия, характеристиках и применении

В современных электрических и электронных измерениях возможность измерения стабильных и точных значений тока критически важна для мониторинга энергосистем и защиты промышленного оборудования. Два широко используемых прибора для измерения тока — это трансформатор тока (ТТ) (рис. 1) и пояс Роговского (рис. 2). Хотя оба прибора служат одной и той же основной цели — измерению тока, их принципы работы, эксплуатационные характеристики и области применения существенно различаются. Выбор правильного устройства для конкретной ситуации может значительно повысить точность и надёжность измерений.

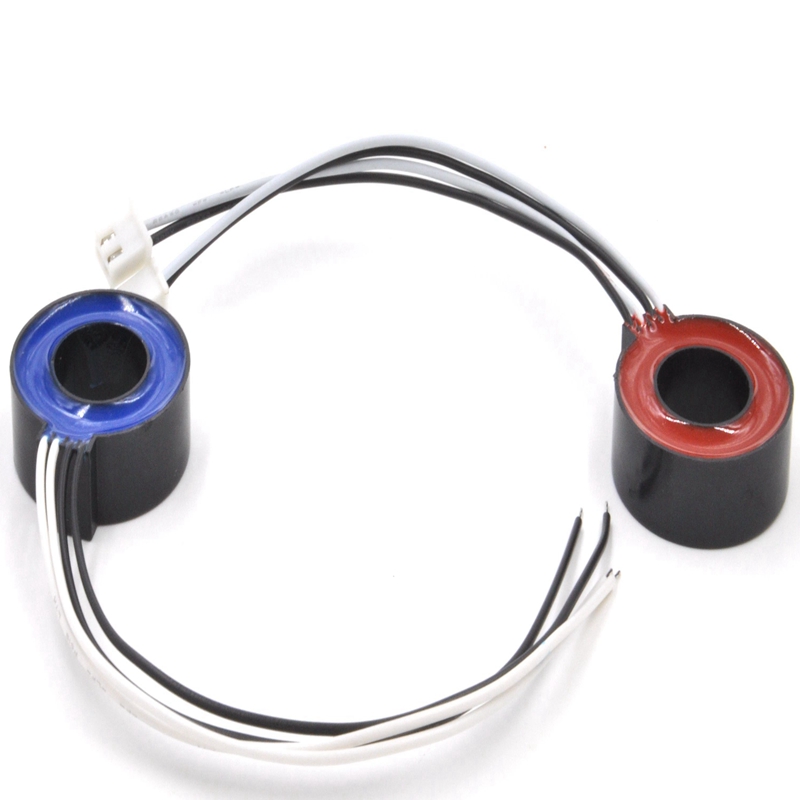

Рисунок 1

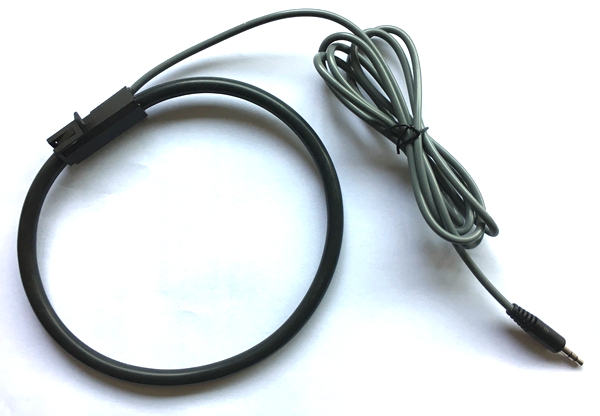

Рисунок 2

1. Принцип работы

Трансформатор тока (ТТ)

Трансформатор тока работает по принципу электромагнитной индукции. Он обычно состоит из магнитопровода с первичной и вторичной обмотками:

Первичная обмотка: несколько витков, толстый проводник, подключенный последовательно с измеряемой цепью.

Вторичная обмотка: много витков, более тонкий проводник, подключенный к измерительным или защитным устройствам.

При протекании тока через первичную обмотку в сердечнике создаётся переменное магнитное поле. Это индуцирует во вторичной обмотке ток, пропорциональный соотношению витков. Поэтому характеристики трансформатора тока сильно зависят от магнитной связи и материала сердечника.

Катушка Роговского

В отличие от этого, пояс Роговского использует катушку с воздушным сердечником вместо магнитного. Наматывая спиральную катушку вокруг исследуемого проводника, он регистрирует скорость изменения магнитного потока. Индуцированное в катушке напряжение пропорционально скорости изменения тока. При соответствующем интегрировании сигнала можно восстановить фактическую форму тока.

Поскольку пояс Роговского не имеет сердечника, он не подвержен магнитному насыщению, что делает его очень подходящим для измерения очень больших и быстро меняющихся токов.

2. Эксплуатационные характеристики

Диапазон измерений

ТТ идеально подходят для измерения низких и средних частот и больших стационарных токов, обычно от сотен до тысяч ампер. Однако их возможности ограничены насыщением сердечника при перегрузке.

Пояса Роговского имеют широкий частотный диапазон и могут измерять токи от миллиампер до мегаампер, включая быстрые переходные и импульсные токи.

Точность и линейность

Трансформаторы тока обеспечивают высокую точность на промышленной частоте (50/60 Гц), что делает их надежными для измерения и защиты. Однако при насыщении могут возникать нелинейные искажения.

Катушки Роговского обеспечивают превосходную линейность в широком динамическом диапазоне с минимальной погрешностью даже при экстремальных колебаниях тока.

Частотная характеристика

Трансформаторы тока: ограничены магнитным сердечником и обычно предназначены для применения в области промышленной частоты.

Катушки Роговского: способны улавливать высокочастотные и переходные события, что делает их незаменимыми в сложных условиях испытаний.

3. Сценарии применения

Трансформаторы тока (ТТ)

Благодаря своей зрелости, точности и надежности компьютерные томографы широко используются в:

Энергетические системы: Измерение и защита на подстанциях и линиях электропередачи.

Промышленный мониторинг: двигатели, трансформаторы и большие электрические нагрузки.

Учет электроэнергии: точность коммунального уровня для выставления счетов и мониторинга.

Пояса Роговского

Благодаря своей широкой полосе пропускания и неинтрузивности пояса Роговского обычно применяются в:

Измерение высокочастотного тока: например, в импульсных источниках питания.

Обнаружение переходных токов: регистрация скачков, всплесков или токов короткого замыкания.

Силовая электроника и зарядка электромобилей: мониторинг быстрых колебаний тока в современных системах.

4. Сравнительная таблица: КТ и катушка Роговского

Особенность	Трансформатор тока (ТТ)	Катушка Роговского
Основная конструкция	Магнитный сердечник (склонный к насыщению)	Воздушный сердечник (без насыщения)
Диапазон измерений	От сотен до тысяч ампер	мА до мА (очень широкий динамический диапазон)
Частотная характеристика	Низко-средние частоты (фокус 50/60 Гц)	Широкополосный, идеально подходит для высоких частот
Точность при 50/60 Гц	Высокая точность, широко используется в измерениях	Хорошо, но зависит от обработки сигнала
Приложения	Энергетические системы, промышленный мониторинг	Силовая электроника, анализ переходных процессов

Трансформаторы тока (ТТ) являются лучшим выбором для низкочастотное, стационарное, высокоточное измерение тока , особенно в энергосистемах и учете электроэнергии.

Пояса Роговского преуспеть в высокочастотный, переходный и широкодиапазонный мониторинг тока , что делает их незаменимыми в силовой электронике, коммутационных устройствах и системах зарядки электромобилей.

Понимая эти различия, инженеры и покупатели могут выбрать наиболее подходящий инструмент для нужд своего проекта, гарантируя большая точность, снижение уровня ошибок и повышение надежности системы
