Сямынь ZTC Technology Co., Ltd (Зентар) Компания ZTC долгое время уделяла основное внимание инженерной оптимизации характеристик остаточного выходного напряжения в трансформаторах тока нулевой фазы. Основываясь как на теоретическом анализе, так и на производственном опыте, ZTC разработала систематический технический подход к снижению остаточного выходного напряжения до чрезвычайно низких уровней.

Почему в трансформаторах тока нулевой фазы возникает остаточная намагниченность?

Теоретически, когда токи под напряжением и в нейтральном проводнике уравновешены:

Магнитный поток внутри ZCT должен полностью компенсировать друг друга, что приведет к нулевому вторичному выходному сигналу.

Однако в реальных условиях трансформаторы никогда не бывают идеальными.

Согласно техническому анализу компании ZTC, остаточное выходное напряжение в основном обусловлено четырьмя ключевыми факторами:

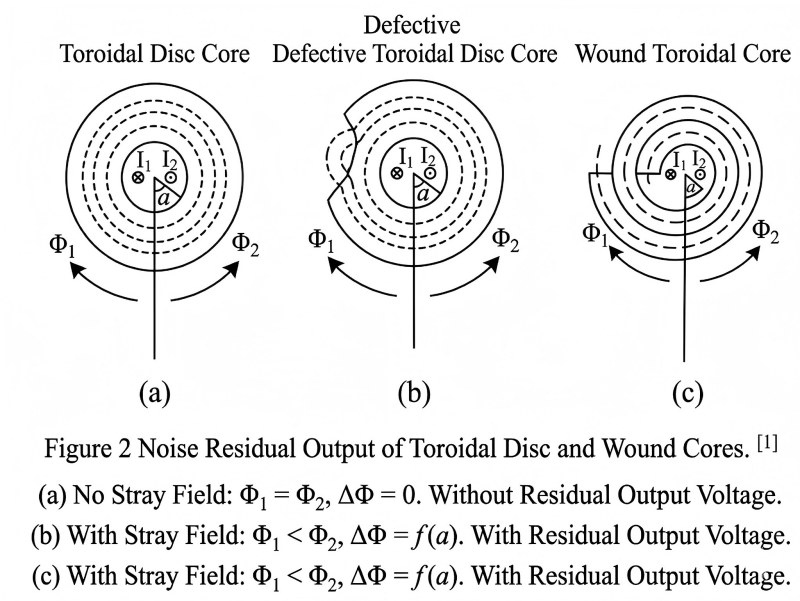

Дефекты структуры магнитного сердечника

Даже небольшие дефекты внутри магнитного сердечника могут создавать поток утечки:

Беррс
Локальные пробелы
Механическая деформация
Неравномерная магнитная проницаемость
Концентрация стресса




Эти дефекты нарушают магнитную симметрию и генерируют блуждающие магнитные поля, которые вызывают нежелательное вторичное выходное напряжение.

Многие поставщики недооценивают эту проблему.

Дешевый сердечник может еще "работать", но в условиях высокочувствительной защиты от утечек дисбаланс усиливается.

Это особенно важно для:

Системы GFCI UL943
Обнаружение остаточного тока типа B
защита от утечки тока зарядного устройства для электромобилей
Применение с уровнем срабатывания 4–6 мА

Техническое решение ZTC: высокопрочные ламинированные тороидальные сердечники

В результате исследований компании ZTC был сделан вывод, что ламинированные тороидальные сердечники с минимальными структурными дефектами обеспечивают наилучшие характеристики с низким остаточным выходным напряжением.

Для контроля остаточного объема производства ZTC уделяет особое внимание следующим аспектам:

Прецизионная штамповка сердечника
Ламинирование без заусенцев
Сборка с контролем напряжений
Однородные магнитные свойства
Мягкие магнитные материалы с низкой направленностью

Это важно, потому что остаточный выходной сигнал по своей сути является проблемой магнитной симметрии.


Большинство заводов проверяют только коэффициент трансформации и индуктивность.

ZTC additi фокусируется исключительно на:

баланс потоков,
симметрия магнитного пути,
и остаточной стабильности выходного сигнала в условиях динамической нагрузки.

В этом и заключается разница между поставщиком стандартных трансформаторов тока и производителем компонентов защиты, ориентированным на инженерные решения.

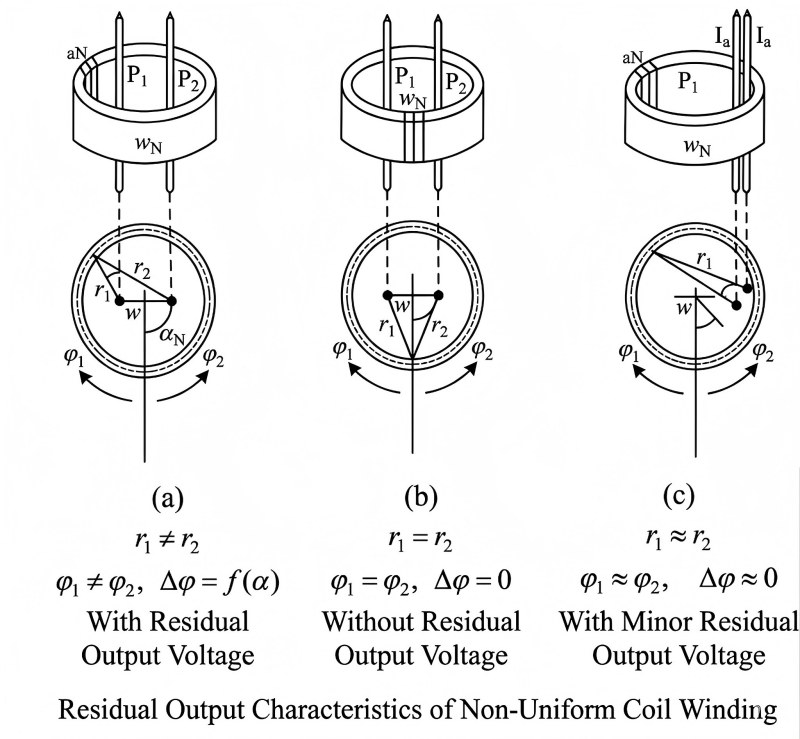

Симметрия вторичной обмотки имеет столь же важное значение.

В статье компании ZTC также показано, что неравномерное распределение вторичной обмотки создает дополнительный дисбаланс на выходе.

Даже при наличии качественного магнитного сердечника, некачественная схема намотки может приводить к возникновению остаточного напряжения.

Анализ показывает:

Неравномерное расстояние между витками увеличивает дисбаланс и погрешность.
Асимметричное расположение проводов создает неравномерную магнитную связь.
Остаточный выходной сигнал изменяется в зависимости от углового положения.

Это одна из причин, почему некоторые поставщики проходят лабораторные испытания, но терпят неудачу при проверке на соответствие стандартам массового производства.

Стратегия контроля производства ZTC

Для минимизации дисбаланса, вызванного обмотками, применяется ZTC:

Равномерное распределение обмотки
Геометрия расположения управляемых проводов
Симметричное расположение проводника
Строгий контроль стабильности процесса
Автоматизированная оптимизация точности намотки

Это напрямую улучшает:

стабильность поездок,
стабильность партии,
и точность обнаружения утечек с низким током.
Геометрию первичного проводника часто игнорируют, но она имеет значение.

Одним из наиболее ценных направлений исследований ZTC является анализ асимметрии первичного проводника.

Когда фазный и нейтральный проводники проходят через окно ZCT в несимметричном положении, возникает дополнительный магнитный дисбаланс.

Это создаёт остаточный выходной сигнал, даже если:

Магнитный сердечник в порядке.
и вторичная обмотка однородна.

Многие инженеры упускают это из виду в процессе системной интеграции.

В реальных приложениях, таких как:

MCCB,
Системы зарядки электромобилей,
промышленные панели,
и системы защиты от сильных токов, Физическая трассировка проводников часто становится скрытым источником нестабильности.
